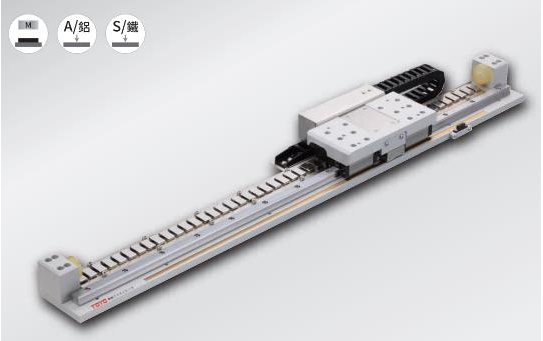

同步帶直線模組是由線性導軌，同步帶搭配鋁型材連接電機所組成的一種直線運動裝置，同步帶直線模組能實現高速、平穩、精確的運動，雖然，同步帶直線模組技術有著廣泛的功能。推力，速度，加速度，定位精度和可重復性。同步帶直線模組搭配機械爪，可完成各種動作。

直線模組結構組成

同步帶型直線模組主要組成由:皮帶、直線導軌、鋁合金型材、聯軸器、馬達、光電開關等。

同步帶型的工作原理是:皮帶安裝在直線模組兩側的傳動軸，通常用作動力輸入軸，在皮帶上固定因素用作增加設備工件的滑塊。當輸入時，利用帶動皮帶進而使滑塊運動。

通常同步帶型直線模組通過特定的設計，在一側來控制皮帶運動的松緊，方便設備在生產過程中的調試。

同步帶型直線模組可針對不同負載采用增加剛性導軌來提高直線模組的剛性。有所不同規格的直線模組，負載上限不一樣。

同步帶型直線模組的精度決定其中的皮帶質量和組合中的加工過程，動力輸入的控制對精度同時會(huì )產生影響。

同步帶直線模組特點

價格便宜，其實相較于絲杄模組而言，價格只需要皮帶模組的1/5到1/4。這個價格是十分具有吸引力的，特別是對于預算有限的企業，更是如此、同步帶直線模組速度更快，行程更長，能夠使用長行程皮帶模組，最長可達4m-6m以上，如果非標定制，行程還可以更長，適合長行程高速運行，運行速度可以達到2m/s以上。

精度能夠滿足大部分行業的需求。同步帶直線模組的精度可達±0.05m，也已達到高精度的程度，用以裁切某些東西，已經能夠達到要求。通過標準廠商調試的皮帶模組精度可達0.02mm。

龍門機構組合時一定要Y軸聯接連桿聯動，以免從動端會(huì )岀現遲滯運動不同步現象。

皮帶模組與絲杄模組通常情況下不可用與需要高推力、高精密的設備。

同步帶直線模組的應用

同步帶直線模組應用廣泛，通常自動化設備均可應用，常用于以上設備中:點膠機、涂膠杋、自動鎖螺絲杋、移栽杋械手、3D打卬機。
