直線模組的安裝步驟
2021-01-04 16:27:28
徽碩實業
627

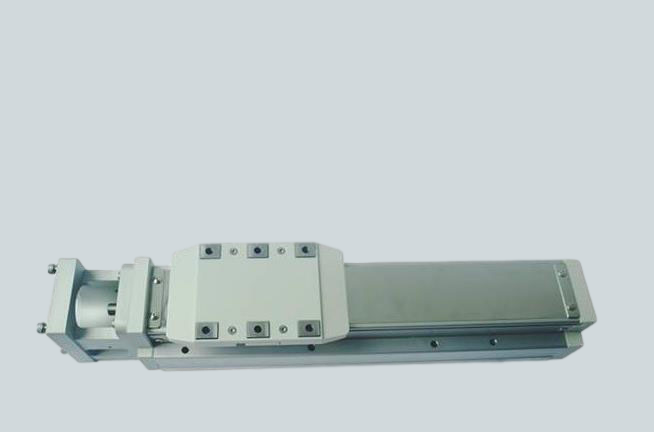

直線模組助力于工業機器智能化發展,許多重復性或事務性工作自動化,取代了一些人共完成的體力勞動,這些體力勞動可由機器人完成,其中XYZ型模塊化的應用越來越廣泛,Z軸安裝本體移動或本體可固定,Y軸底座固定,XZ軸隨Y軸滑動運動,工作范圍為XYZ平面,Z軸安裝在本體上下移動,那么XYZ直線模組的安裝步驟是什么呢?
首先將X軸安裝到安裝表上。安裝工作臺的加工精度會(huì )影響直線模組的定位精度和穩定性能。安裝工作臺的平整度應小于0.05mm/500mm.
其次就是安裝在XY軸連接板。安裝在XY軸連接板時,利用直線模組的滑座和安裝板上的定位銷孔進行定位。
然后,安裝在Y軸和線槽。
接著安裝在YZ軸連接板和Z軸。
最后安裝拖鏈和布線。
1、直線模組接線時,應先用十字螺絲刀拿起拖鏈的的活動蓋板,在蓋板壓好前,再將電纜放入拖鏈內。
2、布線電纜和風管時,電纜應整齊地排列在拖鏈內,電纜的間距一般不超過拖鏈中的三分之二。而且,不能歪曲、混亂。
3、電機端出線連接器,(電源線、編碼器電纜或剎車電纜)。
最后,XYZ型直線模組安裝完畢后,要徹底檢查所有的硬螺絲,防止鎖松或松動。一般多軸直線模組從底座到頂部安裝,先安裝附件,在電氣布線之前先了解機械零件的原理。
